SUM
/
/
/
RS485输入安全栅 SIDD-EX
1/1
浏览量:
1000

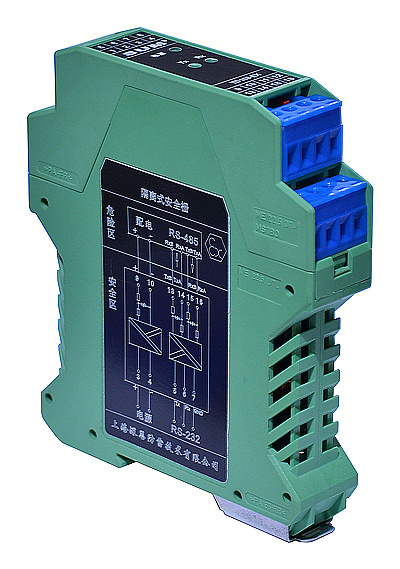

RS485输入安全栅 SIDD-EX

【应用范围】   SIDD-EX检测型隔离安全栅,可以从安全区向危险区提供隔离的直流电源供给变送器或者传送器,并将危险区的RS-485数字信号转换为隔离的RS-485或者RS-232数字信号传输到安全区,同时提高工业生产过程自动控制系统的抗干扰能力,保证系统的稳定性和可靠性。产品需要独立供电,电源,输入,输出两两隔离。 【性能特点】   2.5kVAC,3.0kVDC的高隔离强度   外部指示灯显示,可实时观察数据收发状态   可向处于危险区的变送器提供用户定制的隔离直流电源   全进口元器件,性能稳定可靠   具有限制火花能量从安全区串入到危险区的能力,确保安全。 【接线示意图】
浏览量:
1000
数量
-
+
1
产品描述
具体内容


【应用范围】
  SIDD-EX检测型隔离安全栅,可以从安全区向危险区提供隔离的直流电源供给变送器或者传送器,并将危险区的RS-485数字信号转换为隔离的RS-485或者RS-232数字信号传输到安全区,同时提高工业生产过程自动控制系统的抗干扰能力,保证系统的稳定性和可靠性。产品需要独立供电,电源,输入,输出两两隔离。

【性能特点】
  2.5kVAC,3.0kVDC的高隔离强度
  外部指示灯显示,可实时观察数据收发状态
  可向处于危险区的变送器提供用户定制的隔离直流电源
  全进口元器件,性能稳定可靠
  具有限制火花能量从安全区串入到危险区的能力,确保安全。

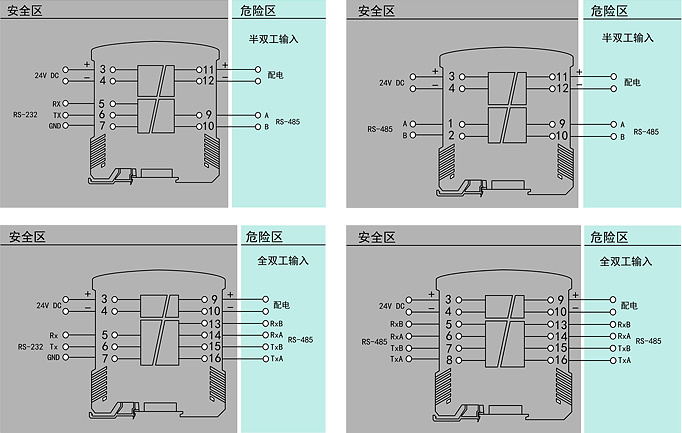

【接线示意图】

未找到相应参数组,请于后台属性模板中添加



订购信息 Ordering information
型号
Type
SIDD-EX
说明
Describe
检测型RS485输入安全栅
危险区输入侧
Hazardous-area Iutput

输入信号
Input signal
RS-485数字信号
配电电压
Transmitter voltage
5V、6V电压时,电流≤100mA;
8V、9V电压时,电流≤50mA
安全区输出侧
Safe-area Output

供电电压
Supply voltage
18~30V DC
输出信号
Output signal
见附件下载文档
信号特性
signal characteristics
RS-485:信号电平规则:标准RS-485差分电平
        传输延时:≤10μs
        信号传输率:≤56kpbs
RS-232: 信号电平规则:标准RS-232逻辑电平
        传输延时:≤10μs
        信号传输率:≤56kpbs
信号指示灯
LED indicator
绿灯:电源灯,接通电源后常亮;
黄灯:发送指示灯,安全区有数据发送时灯亮,
红灯:接收指示灯,安全区有数据接收时灯亮
EMC特性
EMC Characteristics

静电放电
Electorstatic discharge
Air±6kV / Contact±4kV perf. Criteria B
浪涌抗扰度
Electromagnetic compatibility
±1kV/±2kV
脉冲群抗扰度(电源端口)
Burst immunity(power port)
±2kV
脉冲群抗扰度(信号端口)
Burst immunity(signal port)
±1kV
EMC认证
Verification of EMC
CE认证,EN61000-6-1:2007;EN 61000-6-3:2007+AI:2011
隔离特性
Isolation Characteristics

工作温度
Operating temperature range
-40℃~+85℃
隔离强度
Isolation strength
2.5kV AC
防爆等级
Anti-hazard classification
[Ex ia]IIC
安全性描述
Safety description
Um=250Vrms、Uo=11.2V、Io= 111mA
Po=310mW、Co=1.2μF、Lo=2mH
