操作型模拟量安全栅 SIMP-EX

【应用范围】　　SIMP-EX操作型模拟量隔离安全栅，接收来自安全区的电流/电压信号，将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力，可以确保系统具有本安防爆性能。【性能特点】　　12.5mm超薄厚度，适合密集化安装　　2.5kVAC,3.0kVDC的高隔离强度　　0.1%F.S高精度/高线性度　　可选择底座端子供电，使现场布线更简洁美观。　　具有限制火花能量从安全区串入到危险区的能力，确保安全。【接线示意图】

所属分类：

模拟量安全栅

产品描述
具体内容

【应用范围】
　　SIMP-EX操作型模拟量隔离安全栅，接收来自安全区的电流/电压信号，将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力，可以确保系统具有本安防爆性能。

【性能特点】
　　12.5mm超薄厚度，适合密集化安装
　　2.5kVAC,3.0kVDC的高隔离强度
　　0.1%F.S高精度/高线性度
　　可选择底座端子供电，使现场布线更简洁美观。
　　具有限制火花能量从安全区串入到危险区的能力，确保安全。

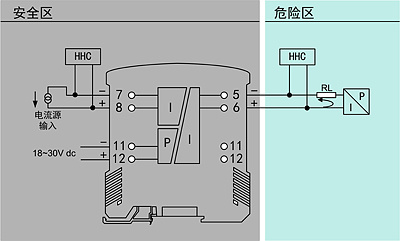

【接线示意图】

订购信息 Ordering information
型号 Type	SIMP-EX
说明 Describe	操作型模拟量安全栅
安全区输入侧 Safe-area Input
供电电压 Supply voltage	18~30V DC
信号回路 Working range	4~20mA
输入阻抗 Input resistance	≤100Ω（电流信号输入时）； ≥100kΩ（电压信号输入时）
危险区输出侧 Hazardous-area Output
响应频率 Response frequency	50Hz（电流信号输入）； 3kHz(电压信号输入)
负载能力 Load resistance	≤550Ω（电流信号输出最大时）； ≥2kΩ（电压信号输出最大时）
通信协议 Communications supported	HART
传输特性 Transmission Characteristics
零点偏置 Zero offset	0.1%F.S
精度等级 Precision grade	0.1%F.S
温度漂移 Temperature drift	0.005%F.S/℃
隔离特性 Isolation Characteristics
工作温度 Operating temperature range	-40℃~+85℃
隔离强度 Isolation strength	2.5kV AC
防爆等级 Anti-hazard classification	[Ex ia]IIC
安全性描述 Safety description	Um=250Vrms、Uo=26.5V、Io= 90mA Po=596.3mW、Co=0.07μF、Lo=2.4mH
