SUM
/
/
/
检测型模拟量安全栅 SIMD-EX
1/1
浏览量:
1000

检测型模拟量安全栅 SIMD-EX

【应用范围】   SIMD-EX检测型模拟量隔离安全栅,可连接二线制变送器,三线制变送器,电流源信号。接收来自安全区的电流/电压信号,将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力,可以确保系统具有本安防爆性能。           【性能特点】   12.5mm超薄厚度,适合密集化安装   2.5kVAC,3.0kVDC的高隔离强度   0.1%F.S高精度/高线性度   可选择底座端子供电,使现场布线更简洁美观。   具有限制火花能量从安全区串入到危险区的能力,确保安全。 【接线示意图】
浏览量:
1000
数量
-
+
1
产品描述
具体内容


【应用范围】
  SIMD-EX检测型模拟量隔离安全栅,可连接二线制变送器,三线制变送器,电流源信号。接收来自安全区的电流/电压信号,将其进行线性处理后以标准信号隔离传输到危险区域。同时具有限制危险能量从本安端子串入到危险区域的能力,可以确保系统具有本安防爆性能。



【性能特点】

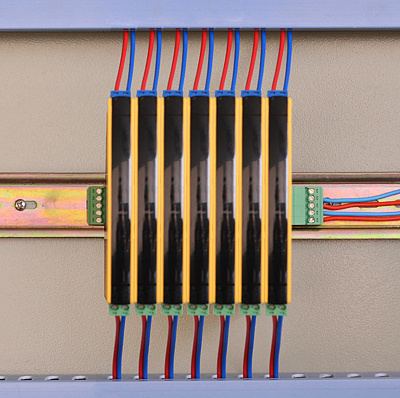

  12.5mm超薄厚度,适合密集化安装
  2.5kVAC,3.0kVDC的高隔离强度
  0.1%F.S高精度/高线性度
  可选择底座端子供电,使现场布线更简洁美观。
  具有限制火花能量从安全区串入到危险区的能力,确保安全。

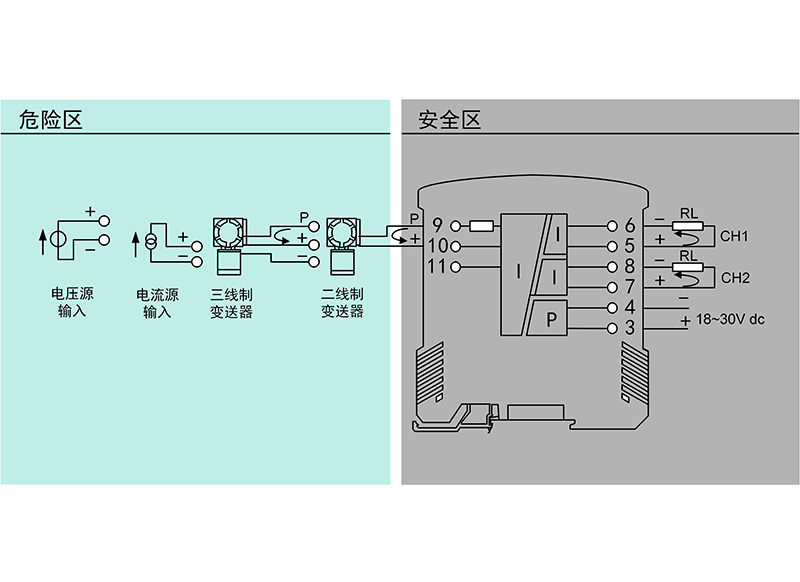

【接线示意图】

未找到相应参数组,请于后台属性模板中添加



订购信息 Ordering information
型号
Type
SIMD-EX
说明
Describe
检测型模拟量安全栅
危险区输入侧
Hazardous-area Iutput

信号回路
Working range
见附件下载文档
输入阻
抗Input resistance
≤100Ω(电流信号输入时);
≥100kΩ(电压信号输入时)
配电电压
Transmitter voltage
24V DC
安全区输出侧
Safe-area Output

供电电压
Supply voltage
18~30V DC
响应频率
Response frequency
50Hz(电流信号输入时);
3kHz(电压信号输入时)
负载能力
Load resistance
≤550Ω(电流信号输出最大时);
≥2kΩ(电压信号输出最大时)
通信协议
Communications supported
HART
传输特性
Transmission Characteristics

零点偏置
Zero offset
0.1%F.S
精度等级
Precision grade
0.1%F.S
温度漂移
Temperature drift
0.005%F.S/℃
EMC特性
EMC Characteristics

静电放电
Electorstatic discharge
Air ±8kV / Contact ±4kV perf. Criteria B
浪涌抗扰度
Electromagnetic compatibility
±1kV/±2kV
脉冲群抗扰度(电源端口)
Burst immunity(power port)
±2kV
脉冲群抗扰度(信号端口)
Burst immunity(signal port)
±1kV
EMC认证
Verification of EMC
CE认证,EN61000-6-1:2007;EN 61000-6-3:2007+AI:2011
隔离特性 Isolation Characteristics
工作温度
Operating temperature range
-40℃~+85℃
隔离强度
Isolation strength
2.5kV AC
防爆等级
Anti-hazard classification
[Ex ia]IIC
安全性描述
Safety description
Um=250Vrms、Uo=26.5V、Io= 90mA
Po=596.3mW、Co=0.07μF、Lo=2.4mH
