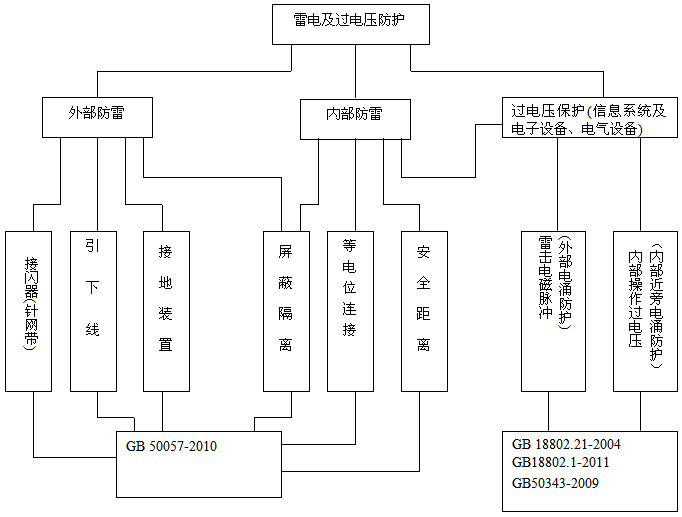

  现代防雷技术强调全方位防护、综合治理、层层设防。信息系统(国际电工委员会标准将各种类型的电子系统,如计算机、通信设备、工业和商业自动化控制系统等归纳为信息系统)的防雷及过电压防护是一种系统工程,必须贯彻整体防护思想,综合运用分流(泄流)、均压(等电位)、屏蔽、接地和保护(箝位)等各项技术,构成一个完整的防护体系(如下图),才能取得明显的效果。

  雷击事例表明,从供电线路入侵的雷击电涌脉冲占雷击事故的大部分,可直接损害计算机、通信系统;而变压器、UPS等设施不能消除雷击电涌脉冲。因此,按GB 50057-2010的原则,信息系统(计算机,通信和各类电子系统)的供电线路上应设置多级SPD防护措施(一般为三级、贵重设备为四级配置),从而将雷击电涌脉冲降到设备能承受的水平。
  另外,雷电流主要是由首次雷击电流和后续雷击电流所组成。因此,雷击电涌脉冲防护必须考虑到如何抑制(或分流)首次雷击电流和后续雷击电流。在设计供电线路雷击电涌脉冲防护方案(须采取多级防护措施)的同时,还必须考虑防护器件各级之间的能量配合及设备所能承受的SPD的残压。

未找到相应参数组,请于后台属性模板中添加

一、电气系统防雷
  (1)一级电源防雷:
  根据GB50057-2010的有关规定,外接金属线路进入建筑物之前必须埋地穿金属管槽15米以上的距离进入建筑物,在线路的总配电箱等LPZ0A与LPZ1区交界处,应设置I级试验的浪涌保护器PHAV-275L*4作为第一级保护。其Iimp=15kA,Imax=100kA,Up≤1.5kV。
  (2)二级电源防雷:
  根据GB50057-2010的有关规定,在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处,可设置II级试验的浪涌保护器PBAV-385*3+PBAA-255作为后级保护。其In=20kA,Imax=40kA,Up≤2.0kV
  (3)三级电源防雷:
  根据GB50057-2010的有关规定,在特殊重要的电子信息设备电源端口可安装II级浪涌保护器PBAV-385+PBAA-255作为精细保护。对于使用直流电源的信息设备,应视其工作电压要求(典型值:24VDC)来安装直流电源线路浪涌保护器(如:PAD-24)。

二、办公楼宇内部防雷保护
  信息传输线路对防雷击电涌有更高要求,雷击电磁脉冲是计算机网络雷害事故的主要祸害。这些信息传输线路上的雷电感应电压脉冲幅值最高可达数kV级,持续几个微秒,足以击毁集成电路元件。因此,必须在系统或设备的各进出传输线路安装相应的雷击电涌防护器(SPD),一旦线缆上遭雷击电涌入侵,由于SPD的作用,系统或设备的各端口电压大致抑制到可承受水平(处等电位),从而使系统设备不致损坏。

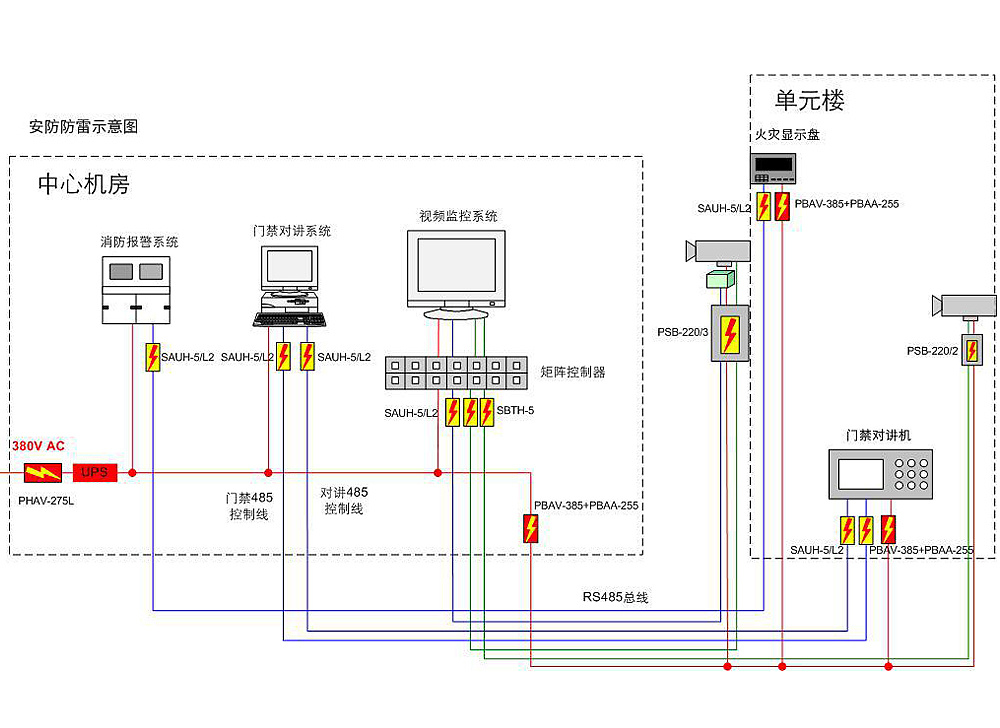

  信号防雷器的配置应按信号的的传输速率、电压、工作电流、插入损耗和接口型号选择。另外,内部计算机、控制终端及各种类网络的非屏蔽数据线,应在设备的一端采用数据线SPD保护,若长度大于50m,应在两端采用数据线SPD保护。信号防雷器大致配置如下图:

  (1)计算机网络系统保护
  在部分线路较长的网络交换机前加装网络专用防雷器,以确保网络交换机的雷击安全保护。若主级与次级网络交换机之间属于光纤线路的,而光纤线路本身并不传导雷电流,因此无需考虑此段线路的雷电防护,而只对五类线(超五类线)的网络线路进行防护。具体措施:
  ◆针对以太网网络交换机的防护,可以选用SBUH45-24/8防雷器,
  (2)视频监控系统
  大楼的视频监控系统,分为监控头和机房内二部分防雷保护。具体措施:
  a)室外摄像头
  ◆室外型摄像头(带云台)在解码器前端,安装三合一型PSB-220/3防雷器,包含电源、视频接口、控制回路防雷器,作为室外型摄像头(带云台)的保护,◆  室外型摄像枪(不带云台)在摄像头前端安装二合一型PSB-220/2防雷器,包含电源、视频接口防雷器,作为室外型摄像头(不带云台)的保护。
  b)闭路监控室
  ◆在硬盘录像机视频输入端口安装SBTH-5信号SPD,◆  在信号控制线上安装SAUH-5/L2信号SPD
  (3)消防报警系统
  作为报警控制线路的防护,分为报警器和机房内报警控制设备二部分防雷保护。具体措施:
  ◆在消防部的控制机房的报警设备控制线路的接入端,安装SAC-24/L2信号SPD控制线路防雷器作为控制线路防护◆  在综合楼的每个报警器控制线路的接入端,安装SAC-24/L2信号SPD防雷器作为控制线路防护。
  (4)门禁对讲系统
  作为智能控制系统控制线路的防护,分为控制器和机房内服务器二部分防雷保护。具体措施:
  ◆在电脑机房内服务器的控制线路输入端,安装SAUH-5/L2信号SPD控制线路防雷器作为控制线路防护。
  ◆在每台读卡器、考勤机、门禁控制器等设备的控制线路输入端,安装SAUH-5/L2信号SPD控制线路防雷器作为控制线路防护。
  (5)有线广播系统
  作为有线广播系统的音频线路的防护,只对广播室内功放机的音频线路作防雷保护。具体措施:
  ◆在每个分区的功放线路输出端,安装PAD-110防雷器作为音频线路防护。
