风能发电

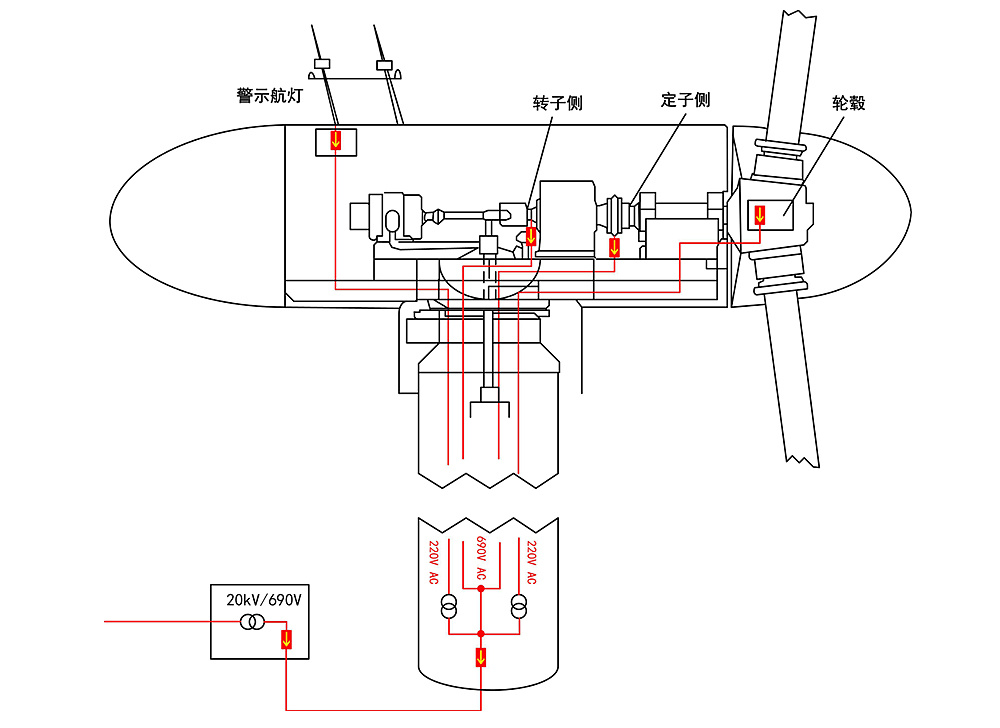

一、机舱内部防雷保护
　　发电机舱内部可以做如下防雷保护：
　　A、发电机的保护，为了保护发电机转子组和逆变器电源线，在考虑到可能出现较大电压容差的情况下，应安装II级的新能源浪涌保护器PBAV-1500，其UC,可达750V AC，很好的考虑到发电机正常工作时的电压波动。
　　B、220V/380V电源系统的保护，机舱中开关柜和轮毂中变桨系统的220V/380V TN-C系统的电源电压应由II级浪涌保护器PBAV-385*3+PBAA-255进行保护。
　　C、警示航灯的保护，位于机舱外部桅杆上的警示航灯，处于LPZ0B区，可由II级浪涌保护器PBAV-385+PBAA-255进行保护。
　　D、变桨电机供电电压的保护，轮毂内变桨电机的220V 电源由II级浪涌保护器PBAV-385+PBAA-255进行保护
　　E、输入主电源400/690V TN，需安装用于400/690V电源系统，具有很强断续流能力，单级，能量协调浪涌保护器，如PBAV-1500用以保护400/690V变电箱、逆变器、电源滤波器和测量设备。

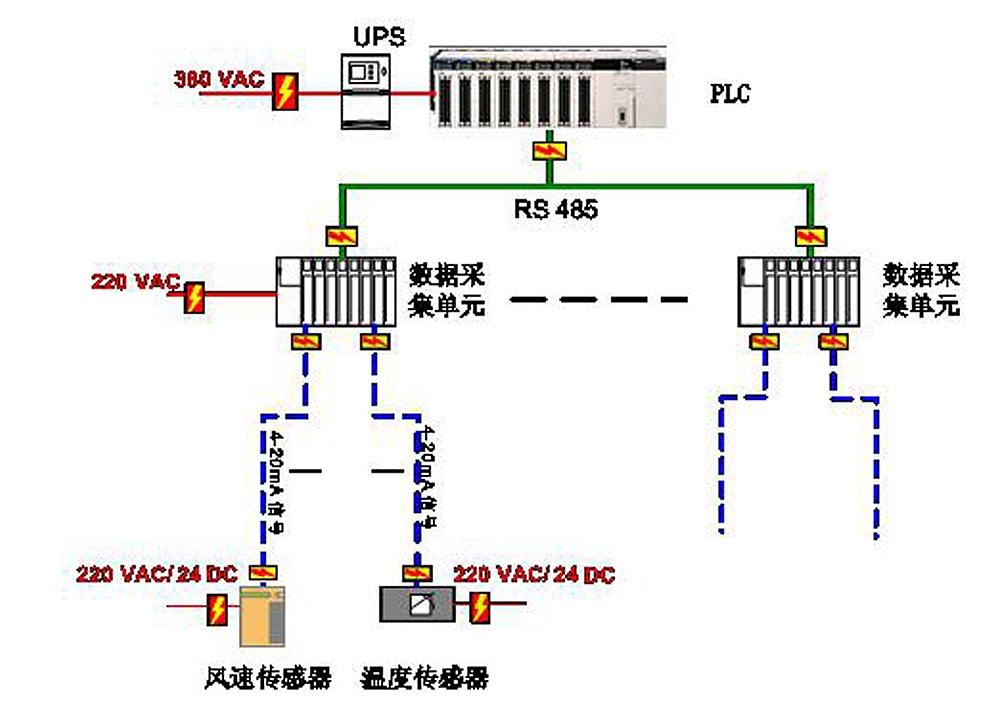

二、自控监测系统防雷

　　对于配备现场监测的光伏系统，可以对现场风速及环境温度进行在线测量，这些测量值可以从数据采集单元中读取，数据采集单元通过RS485接口，连接至PLC以便进行远程监控。

    根据GB50057-2010要求，我们在此次远程监控系统防雷方案中主要从以下几块来考虑：
　　A.PLC电源部分，根据PLC采用了三相四线制380V供电，我们在这推荐 PBAV-385*3搭配PBAA-255二级电源防雷器。
　　B.PLC到各个数据采集单元，以及数据采集单元到各现场传感器的电源部分，均采用单相220V供电，为此要在他们的电源进线、出线端加装电源二级防雷器，在这我们推荐使用PBAV-385搭配PBAA-255二级电源防雷器。

　　C.PLC到各数据采集单元之间通信部分，我们根据系统具体的通讯协议，我们建议在通讯信号两端安装合适的防雷器，在这我们推荐SUM SAUH-5/L2总线信道防雷器。

　　D.PLC到各现场传感器之间的信号部分，针对所有4-20mA信号，我们建议在信号线两端加装合适的信道防雷器，在这我们推荐使用SAC-24/L2模拟量信道防雷器。

　　E.每个现场传感器的电源部分，需根据其工作电压是24V或是220V，在传感器电源进线端选配PAD-24或者 PBAV-385  +  PBAA-255电源防雷器。

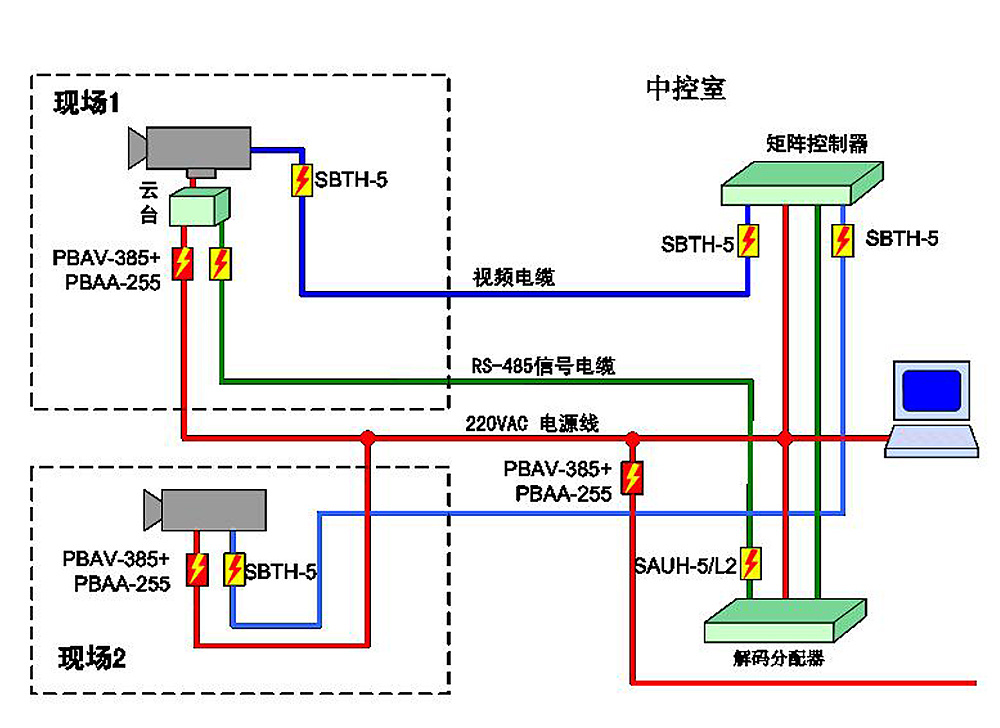

三、视频监控系统防雷

　　现场监控系统中，我们从现场摄像机和控制室两块来考虑防雷。
　　A.现场摄像机，根据摄像机主要有带云台的和不带云台的，带云台的摄像机有电源线、视频线和控制信号线，不带云台的摄像机有电源线和视频信号线，我们防雷主要是在不同的传输线上安装合适的防雷器，所有现场摄像机部分的防雷主要包括电源防雷、视频防雷和控制信号防雷。
　　(1)电源防雷，根据摄像机的供电电压为220V，我们推荐PBAV-385  +  PBAA-255 二级电源防雷器，其技术参数如下：

　　(2)视频防雷，根据视频线采用了同轴电缆进行传输，我们推荐了SBTH-5同轴信号防雷器，其技

　　(3)控制信号防雷，根据系统采用了RS485信号进行控制，我们推荐了SAUH-5/L2控制信道防雷器，
　　B.控制室，主要考虑控制室的总电源进线部分，现场摄像机传输到控制室的视频信号和控制信号线部分，分别在各个传输线进线端安装合适的防雷器。在这电源同现场一样采用了220V供电，视频信号和控制信号也一样，所以控制室防雷器与现场摄像机一样，分别安装二级电源防雷器PBAV-385  +  PBAA-255 、视频同轴信号防雷器SBTH-5和控制信号防雷器SAUH-5/L2。
