光伏发电

一、光伏电池硅板防雷（光伏发电系统）

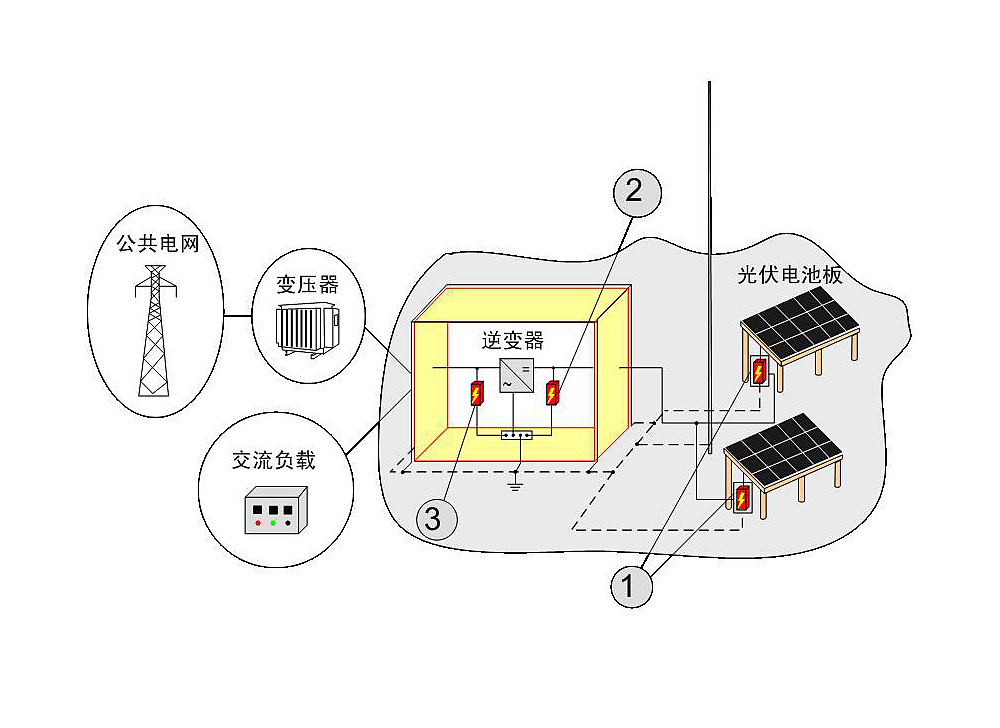

　　如上图所示，光伏发电系统是有光伏电池板产生直流电压，再进过逆变器变成交流电输出到各个负载，所以我们在考虑防雷器的时候主要考虑以下几块：

　　A.光伏电池板的输出线端，尽可能靠近光伏电池板的地方安装具有热脱扣劣化显示功能的电源浪涌保护器考虑到光伏直流高压1000V，且光伏电池板安装室外，所以考虑给浪涌保护器配置一个防水接线盒，在这我们推荐使用 PBAV-1000*3（如图①位置）。
　　B.建筑物中光伏逆变器进行防雷保护，主要考虑在逆变器的输入输出线端安装合适的防雷器，
　　逆变器输入端，根据输入直流电压一般为1000V的高压，我们推荐选用二级浪涌保护器SUM PBAV-1000*3来对其进行保护(如图②位置）。对于在光伏逆变器前端有汇流箱的分布式光伏发电系统，则PBAV-1000*3需安装在汇流箱前端的直流电源线。

　　逆变器输出端，根据输出电压的大小和到负载的传输距离选择防雷器。
　　（1）在光伏逆变器与变压器之间及建筑物内各个220V终端交流负载设备则可以选用具有二级交流浪涌保护器PBAV-385+PBAA-255对其进行保护。（如图③位置）

　　（2）对于与公共电网并网的并网光伏发电系统，在接入公共电网前会先进入电力变压器针对连接电力变压器与光伏逆变器的线路，考虑到该段线缆有部分会暴露于LPZ0A区，有遭受雷电流入侵的可能，所以需要安装通过I级型式试验的浪涌保护器PHAVL-275L*4来对逆变器交流输出线端进行浪涌保护。（如图③位置）。

二、光伏自控监测系统防雷

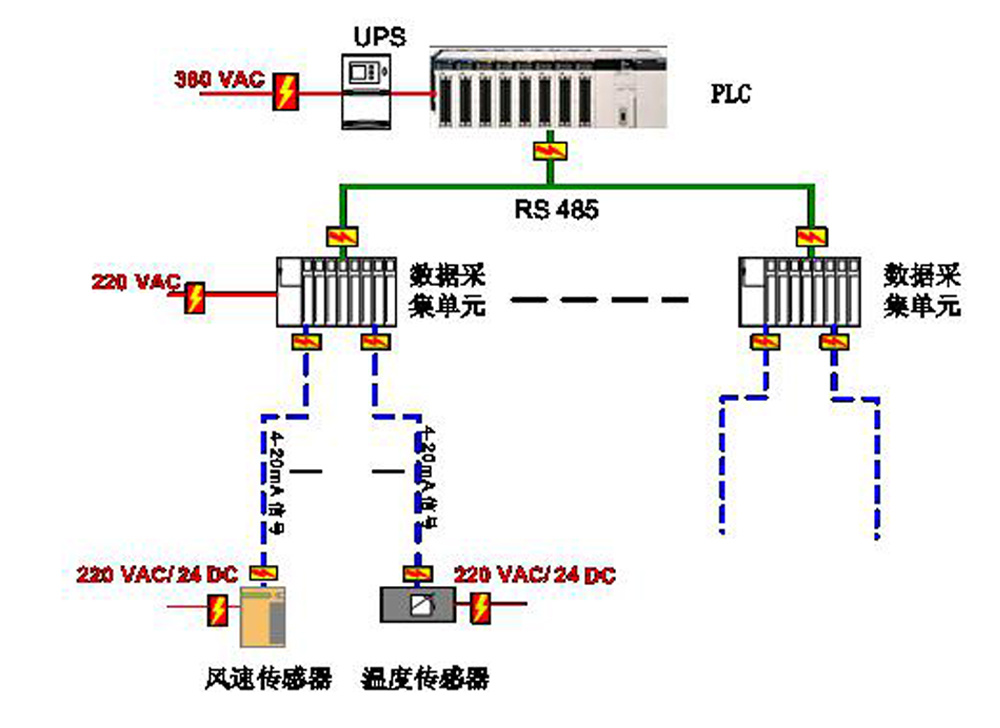

　　对于配备现场监测的光伏系统，可以对现场模块温度及风速及环境温度进行在线测量，这些测量值可以从数据采集单元中读取，数据采集单元通过RS485接口，连接至PLC以便进行远程监控。

　　根据GB50057-2010要求，我们在此次远程监控系统防雷方案中主要从以下几块来考虑：
　　A.PLC电源部分，根据PLC采用了三相四线制380V供电，我们在这推荐 PBAV-385*3搭配PBAA-255二级电源防雷器。
　　B.PLC到各个数据采集单元，以及数据采集单元到各现场传感器的电源部分，均采用单相220V供电，为此要在他们的电源进线、出线端加装电源二级防雷器，在这我们推荐使用PBAV-385搭配PBAA-255二级电源防雷器。

　　C.PLC到各数据采集单元之间通信部分，我们根据系统具体的通讯协议，我们建议在通讯信号两端安装合适的防雷器，在这我们推荐SUM SAUH-5/L2总线信道防雷器。

　　D.PLC到各现场传感器之间的信号部分，针对所有4-20mA信号，我们建议在信号线两端加装合适的信道防雷器，在这我们推荐使用SAC-24/L2模拟量信道防雷器。

　　E.每个现场传感器的电源部分，需根据其工作电压是24V或是220V，在传感器电源进线端选配PAD-24或者 PBAV-385  +  PBAA-255电源防雷器。

三、光伏视频监控系统防雷

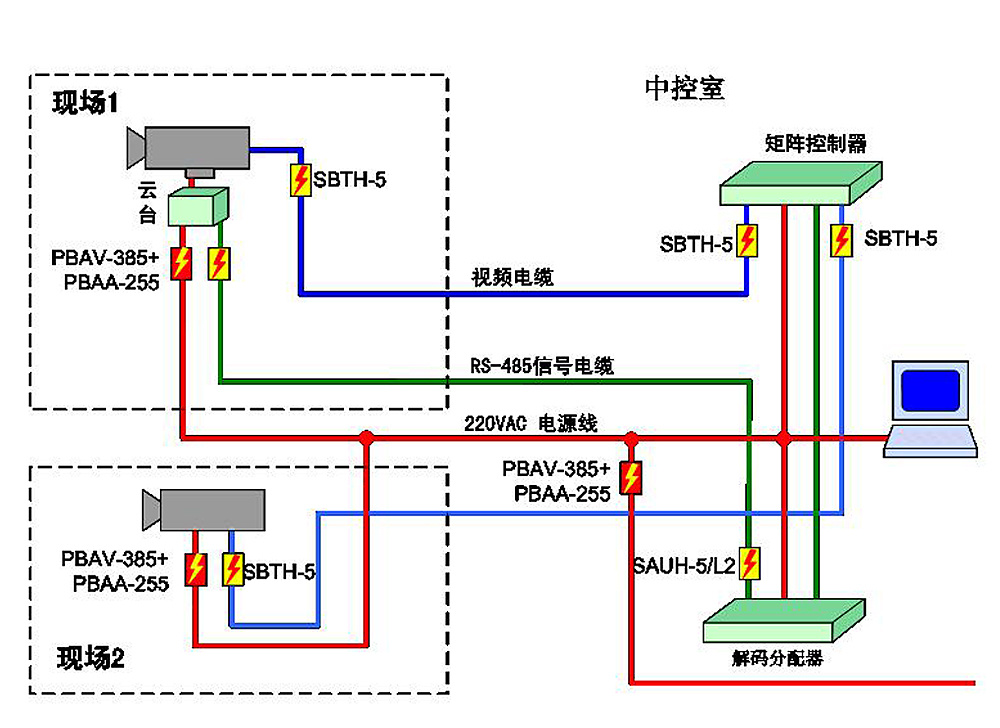

　　对包含有对光伏现场监控的监控系统中，我们从现场摄像机和控制室两块来考虑防雷。
　　A.现场摄像机，根据摄像机主要有带云台的和不带云台的，带云台的摄像机有电源线、视频线和控制信号线，不带云台的摄像机有电源线和视频信号线，我们防雷主要是在不同的传输线上安装合适的防雷器，所有现场摄像机部分的防雷主要包括电源防雷、视频防雷和控制信号防雷。
　　(1)电源防雷，根据摄像机的供电电压为220V，我们推荐PBAV-385  +  PBAA-255 二级电源防雷器，其技术参数如下：

　　(2)视频防雷，根据视频线采用了同轴电缆进行传输，我们推荐了SBTH-5同轴信号防雷器，其技

　　(3)控制信号防雷，根据系统采用了RS485信号进行控制，我们推荐了SAUH-5/L2控制信道防雷器，
　　B.控制室，主要考虑控制室的总电源进线部分，现场摄像机传输到控制室的视频信号和控制信号线部分，分别在各个传输线进线端安装合适的防雷器。在这电源同现场一样采用了220V供电，视频信号和控制信号也一样，所以控制室防雷器与现场摄像机一样，分别安装二级电源防雷器PBAV-385  +  PBAA-255 、视频同轴信号防雷器SBTH-5和控制信号防雷器SAUH-5/L2。
